Механика движения тела при взаимодействии двух магнитов.


Видео 1. Эксперимент с движением магнита при притяжении к другому такому же магниту.

По видео, при помощи программы AVS –редактор (AVS – редактор ver 6.3.3. 235.), составим таблицу.

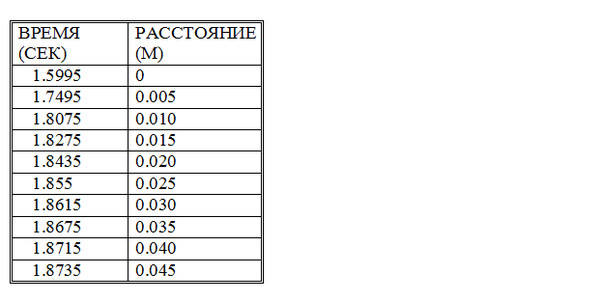

Таблица 1. Экспериментальные данные движения магнита при притяжении к другому магниту.

График экспериментальных данных (синие точки), а также их математической модели (зелёные точки) приведён на рис. 2. Зелёным шрифтом приведено уравнение мат. модели.

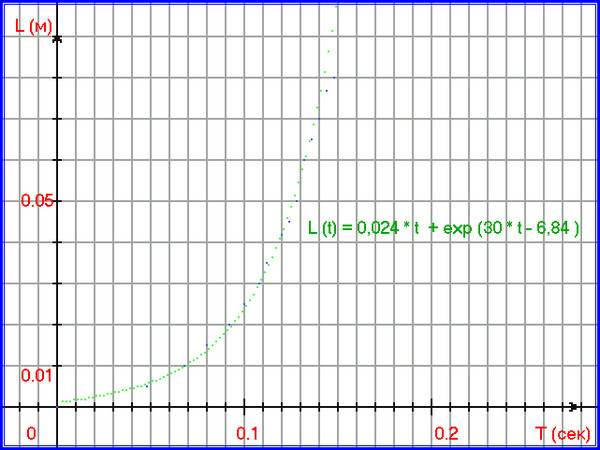

Рис. 2. Экспериментальные данные первого эксперимента: движение второго магнита при притяжении.

Второй опыт.


Проведём эксперимент с движением второго магнита в режиме отталкивания.
Движение магнита вдоль шкалы расстояния будем фиксировать видеосъёмкой с частотой кадров 600 кадров в секунду.


Видео 2. Эксперимент с движением магнита при отталкивании от другого такого же магнита.

По видео, при помощи программы AVS –редактор (AVS – редактор ver 6.3.3. 235.), составим таблицу.

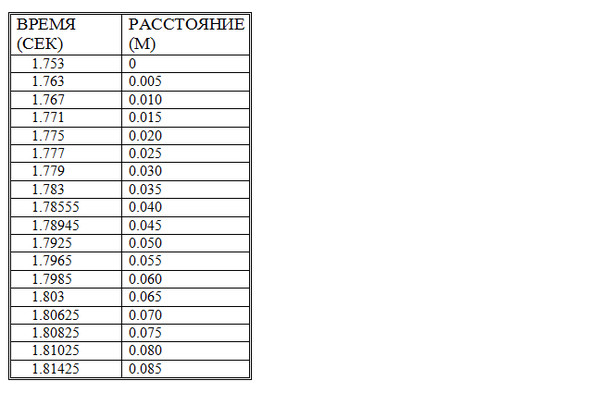

Таблица 2. Экспериментальные данные движения магнита при притяжении к другому магниту.

График экспериментальных данных (синие точки), а также их математической модели (зелёные точки) приведён на рис. 3. Зелёным шрифтом приведено уравнение мат. модели.

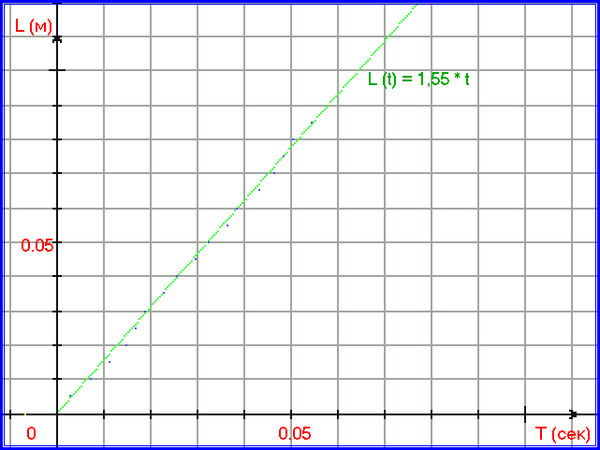

Рис. 3. Экспериментальные данные первого эксперимента: движение второго магнита при отталкивании .

Третий опыт.

Движение железного сердечника внутрь соленоида, при включении тока через него.

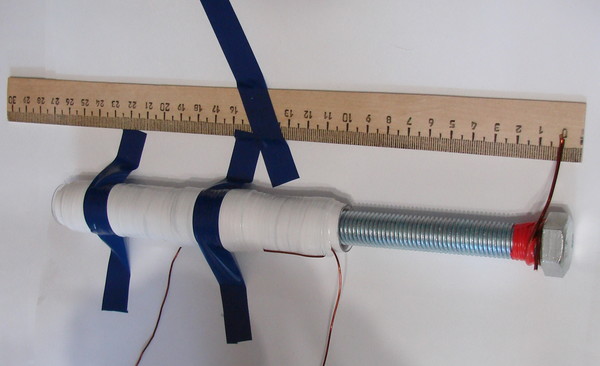

Рис 4. Опыт по изучению движения сердечника внутрь соленоида при включении тока.

При проведении опыта в момент включения тока соленоид удерживался рукой.
Движение сердечника вдоль шкалы расстояния фиксировалось видеосъёмкой с частотой кадров 300 кадров в секунду.



Видео 3. Эксперимент с движением сердечника внутрь соленоида при включении тока.

По видео, при помощи программы AVS –редактор (AVS – редактор ver 6.3.3. 235.), составим таблицу.

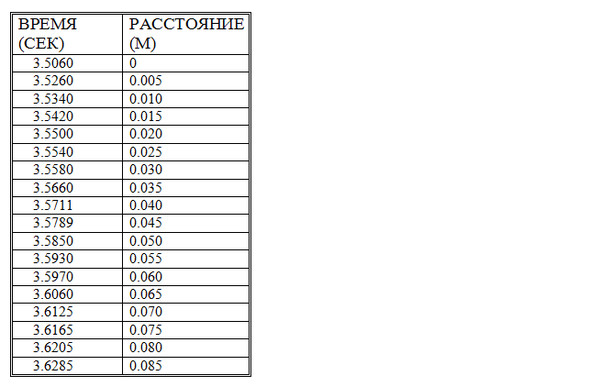

Таблица 3. Экспериментальные данные движения сердечника внутрь соленоида при включении тока.

График экспериментальных данных (синие точки), а также их математической модели (зелёные точки) приведён на рис. 5. Зелёным шрифтом приведено уравнение мат. модели.

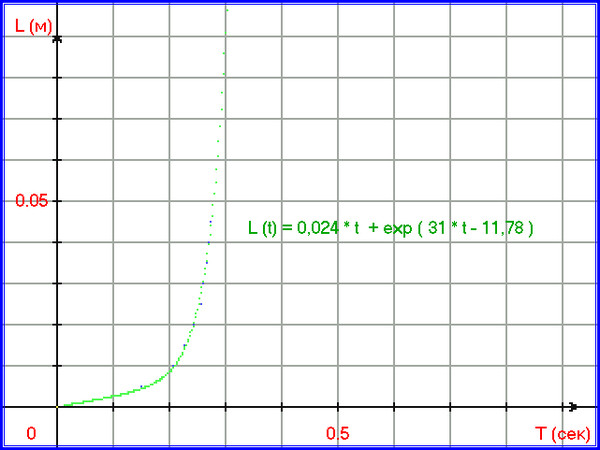

Рис. 5. Экспериментальные данные : движение сердечника внутрь соленоида при включении тока.

Вдобавок могу предложить посмотреть несколько видео с неудачными попытками, когда магниты закручивались и левитировали.

Видео 4.


Видео 5.

Вывод:
В режиме "отталкивание" магнит, на начальном участке траектории движется быстрее.
